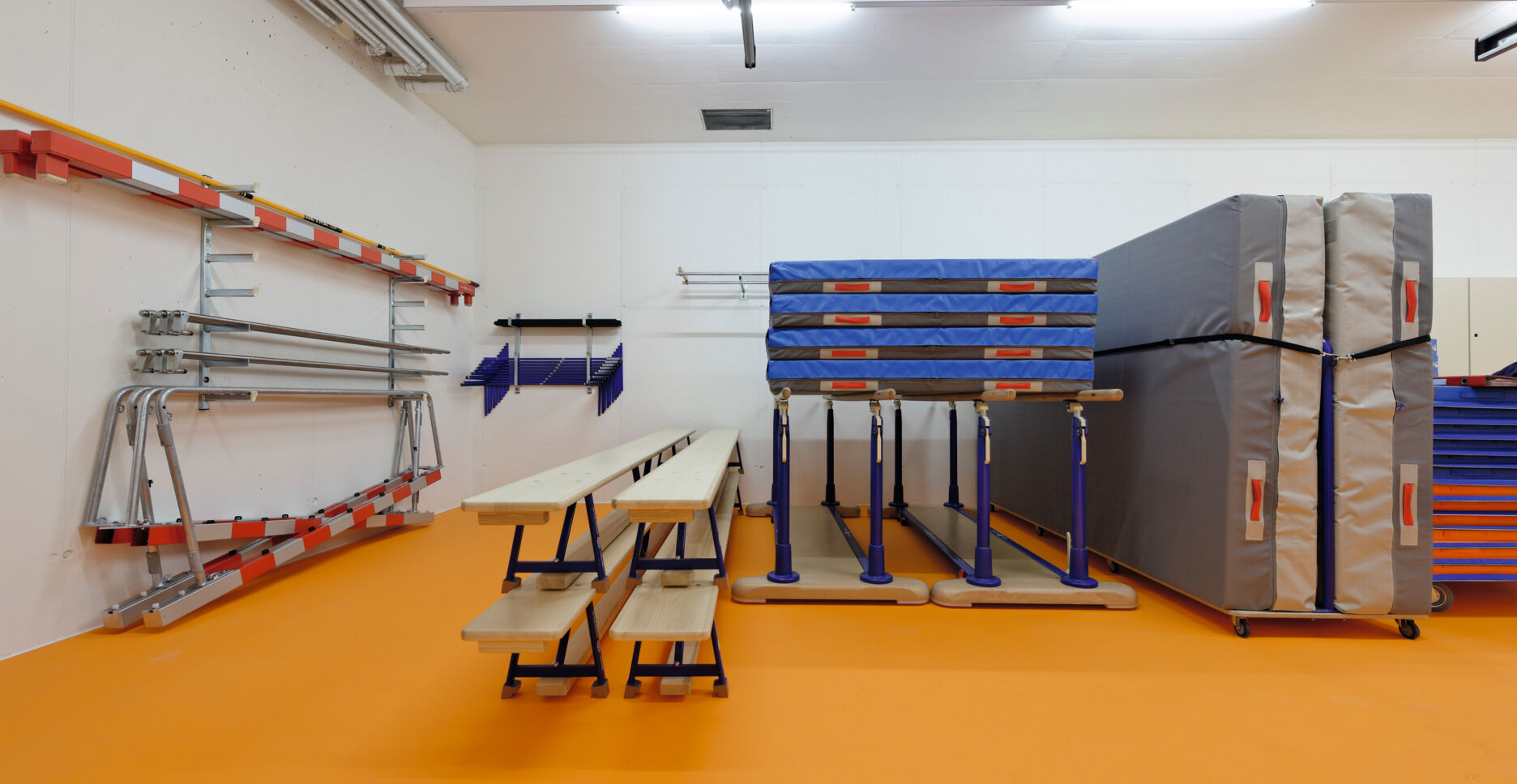

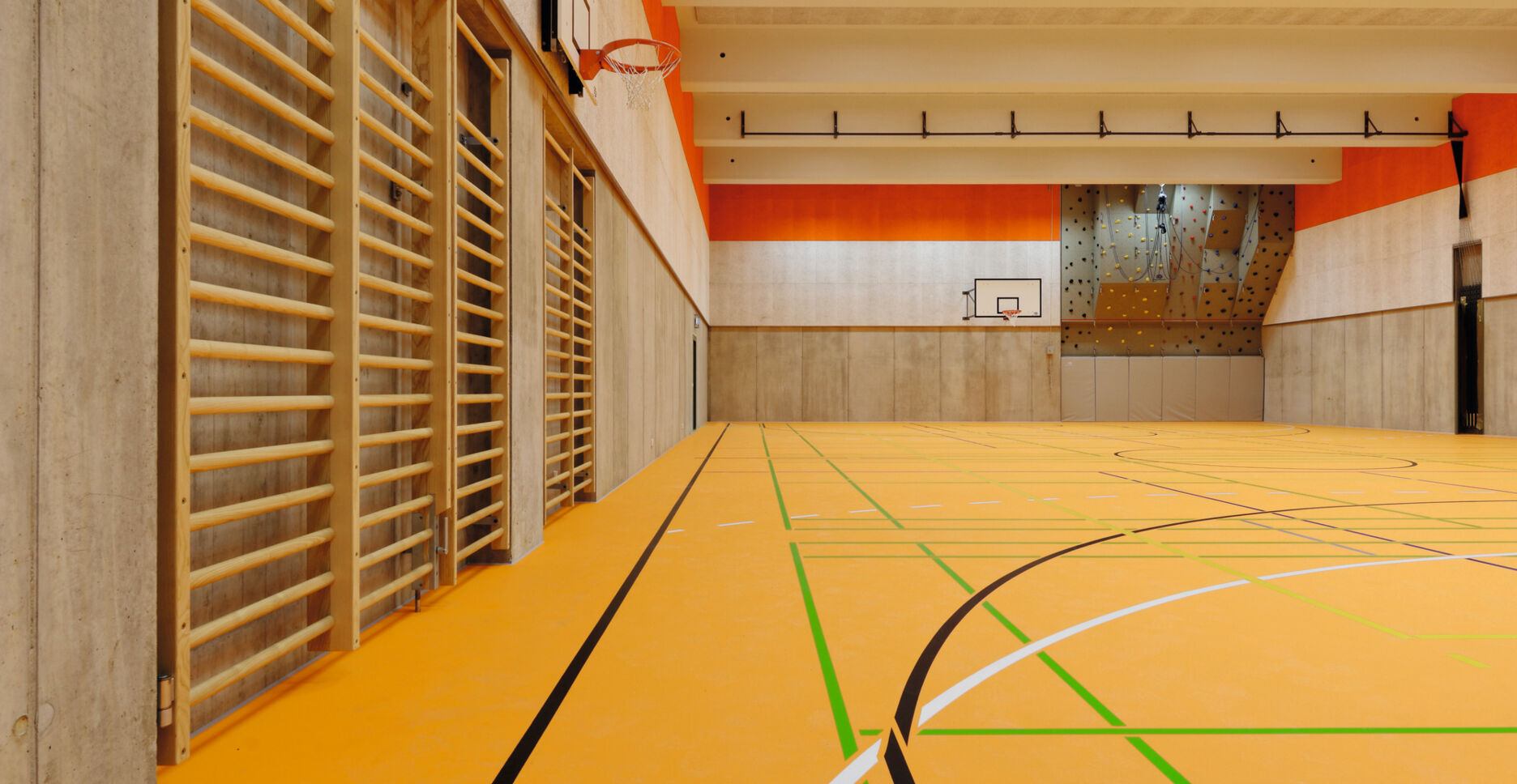

Salle de gymnastique SIS, Bâle

La Swiss International School (SIS) est une école de jour privée implantée dans le monde entier. Le site de Bâle louait autrefois des locaux externes pour les activités sportives avant de se décider en 2012 pour la construction de sa propre salle de gymnastique. En raison des exigences du service des monuments historiques et de l’environnement architectural, ce gymnase devait être entièrement en sous-sol.

Une construction aux nombreux défis techniques

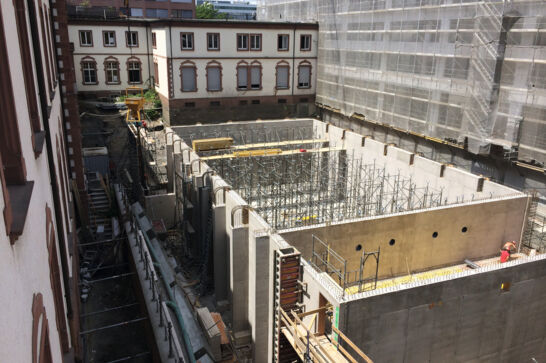

Étant donnée la construction en sous-sol de la salle de gymnastique, la fosse est entrée en contact avec les eaux souterraines. De plus, la construction s’est faite dans une cour intérieure fermée dont l’entrée de seulement 2,70 m de large et 3,00 m de haut a compliqué l’accès au chantier et imposé l’utilisation d’une grue. Enfin, le toit plat du gymnase devait pouvoir servir de terrain de sport supplémentaire, un critère difficile à remplir en raison des caractéristiques physiques différentes du revêtement de sport et, par exemple, d’un toit en gravier classique.

Des solutions spéciales pour des exigences spéciales

Grâce au lé d’étanchéité bitumineux double couche, aussi appelé cuve noire, les eaux souterraines n’ont pas pu pénétrer dans la fosse. Pour concilier avec succès toit plat et revêtement de sport, le pare-vapeur swissporBIKUPLAN LL VARIO v a été posé à l’envers. Le lé autocollant à froid a ensuite été soudé de côté sur toute la surface du support en béton armé. La surface autocollante à froid préalablement activée par la chaleur a alors accueilli swissporXPS 700 SF surmonté d’une couche de swissporBIKUPLAN LL VARIO v. Le lé supérieur est constitué d’une couche de swissporBIKUTOP EP5 flam. L’utilisation de l’isolant XPS fabriqué localement dans le respect des ressources a contribué à l’aspect écologique de ce projet de construction. Au total, les produits swisspor posés représentent une superficie de plus de 2000 m².

Structure

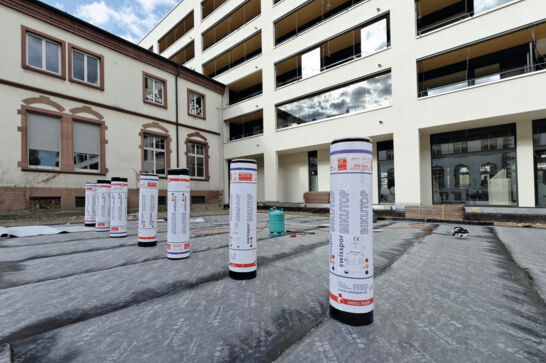

Toit plat d’une salle de gymnastique avec revêtement de sport

Superficie : 518 m²
Sous-construction : béton armé avec pente de 1,5 %, ensuite lissé/bouchardé, épaisseur 300 mm
Enduit d’apprêt : swisspor Laque bitumineuse VS 100

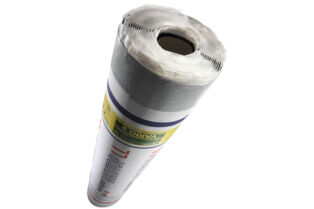

Pare-vapeur/étanchéité provisoire : swissporBIKUPLAN LL VARIO v

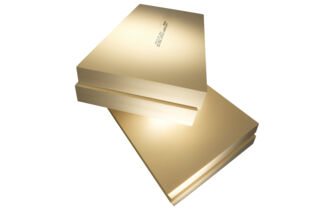

Isolation thermique : swissporXPS 700 SF, épaisseur 160 mm collée sur le pare-vapeur
Étanchéité 1^ère couche: swissporBIKUPLAN LL VARIO v autoadhésif à froid sur swissporXPS 700 SF collé, recouvrements soudés avec un petit chalumeau

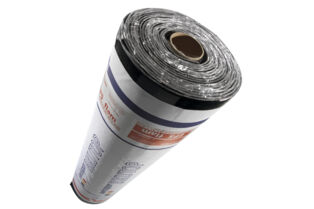

Étanchéité 2^e couche : swissporBIKUTOP EP5 flam soudé sur toute la surface de la 1^ère couche, en décalant les soudures
Couche de séparation et revêtement de sport : maître d’ouvrage, hauteur de la structure 70 mm

Toit plat d’une salle de gymnastique au-dessus du local technique/salle des machines

Superficie : 105 m²
Sous-construction : béton armé avec pente de 1,5 %
Enduit d’apprêt : swisspor Laque bitumineuse VS 100

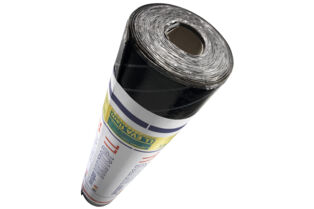

Pare-vapeur/étanchéité provisoire : swissporBIKUVAP LL EVA Flam
Isolation thermique : swissporXPS 700 SF, épaisseur 160 mm collée sur le pare-vapeur
Étanchéité 1^ère couche: swissporBIKUPLAN LL VARIO v autoadhésif à froid sur swissporXPS 700 SF collé, recouvrements soudés avec un petit chalumeau
Étanchéité 2^e couche : swissporBIKUTOP EP5 flam soudé sur toute la surface de la 1^ère couche, en décalant les soudures
Couche de drainage : swisspor Drain 5006 en pose libre sur le lé d’étanchéité swissporBIKUTOP EP5 S flam
Couche d’usure : dalles de revêtement posées dans un lit de gravillons

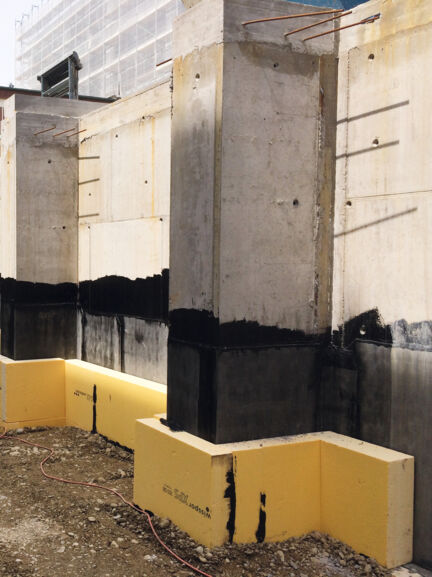

Murs extérieurs d’une salle de gymnastique

Superficie : 1150 m²
Sous-construction : béton armé, ensuite lissé/bouchardé, épaisseur 350 mm
Enduit d’apprêt : swisspor Laque bitumineuse VS 100
Étanchéité 2 couches : (jusqu’à une hauteur de 2,5 m) swissporBIKUTOP EP5 flam soudé sur toute la surface de béton armé swissporBIKUTOP EP5 flam soudé sur toute la surface de la 1^ère couche, en décalant les soudures
Étanchéité 1 couche : (jusqu’à une hauteur de 2,5 m) swissporBIKUTOP EP5 flam soudé sur toute la surface de béton armé

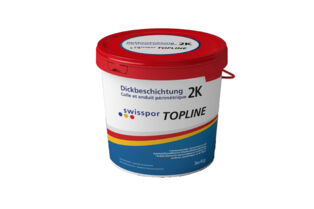

Colle : swisspor Colle périmètre 2 K
Isolation thermique : swissporXPS 300 SF, épaisseur 200 mm, collé avec swisspor Colle périmètre 2K sur swissporBIKUTOP EP5 flam

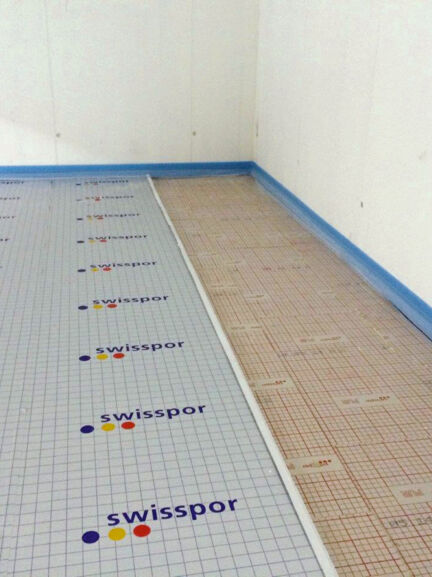

Sol d’une salle de gymnastique

Superficie : 638 m²
Sous-construction : couche de béton maigre aplanie proprement sur le terrain
Étanchéité 2 couches : swissporBIKUTOP EP5 flam en pose libre sur la couche de béton maigre, recouvrement soudé, swissporBIKUTOP EP5 flam soudé sur toute la surface de la 1^ère couche en décalant les soudures
Couche de séparation et de protection : swisspor PROTECT, en pose libre sur swissporBIKUTOP EP5 flam, recouvrement soudé
Radier : béton armé, épaisseur 500 mm
Enduit d’apprêt : swisspor Laque bitumineuse VS 100
Barrière d’étanchéité contre les remontées capillaires : swissporBIKUVAP LL EVA flam entièrement soudé sur le radier en béton
Isolation thermique : swissporPIR Voile SF, épaisseur 120 mm en pose libre sur swissporBIKUVAP LL EVA flam
Support : chape en ciment avec revêtement de sport pour salle de gymnastique, hauteur de structure 105 mm
